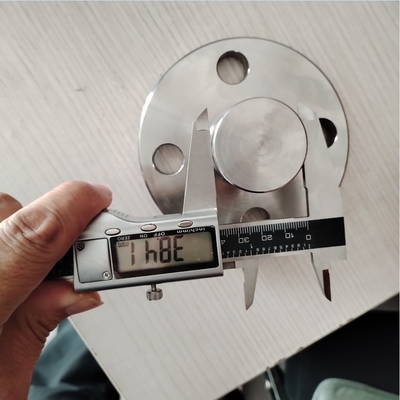

Нестандартные двойные фланцы из нержавеющей стали A182 F51

Дополнительное требование к материалам DSS от ООО

Charpy V-Notch (ASTM A370)
Не применяется, когда максимальная доступная ширина образца Charpy меньше 2,5 мм. Поглощаемая энергия должна составлять 61J среднего и 48J минимальной температуры испытания с однозначным значением - минус 46°C.Образец испытания на ударе, взятый из положения средней толщины.

Число ферритов (ASTM ES62)
Содержание феррита определяется путем ручного подсчета точек на поперечном сечении вблизи OD, ID поверхности и расположения средней стены. Образец вырезается электролитически в NaOH или KOH,и таким образом, чтобы обеспечить оптимальный контраст для аустенита и феррита фазовой дискриминации. Используется минимум 30 полей и 16 баллов на поле.

Металлографическая экспертиза
Образец выгравируют с использованием ASTM E407, K3Fe (CN) 6 с KOH или NaOH. Поперечное сечение пробы исследуется в местах OD, ID и средней стены.Исследование проводится при увеличении не менее 400-500 раз.Материал должен быть свободен от межметаллических фаз и осаждений.

Испытание коррозии
Проводится согласно ASTM G4S при температуре 25°C в течение 24 часов с критерием приемлемости отсутствия визуальных ям при 20X и потери веса менее 4 г/м2.

Твердость NACE
Испытание твердости по NACE MR-0175 максимальное значение должно быть HRC 28, HB 271 или HV10 310.

Другие требования
ВРЕМЕННИК/КОМПАНИЯ Опрос представителя требуется для прослеживаемости теплового числа, визуального осмотра, измерения и проверки сертификата испытания.Все испытания должны проводиться на тепловое число.

Примечание:
Двойная нержавеющая сталь (DSS)
Все материалы DSS должны соответствовать минимальной PREN 34 согласно формуле:
PREN = %Cr + 3,3 × ((%Mo + 0,5 × %W)) + 16 × %N
