Подробная информация о продукте:
Оплата и доставка Условия:
|
Спецификация
Подходящая среда: вода, масло, пар и неагрессивные среды.
Нормальное давление: 1,0/1,6 МПа PN 10/16
Номинальное давление:≤-35℃≤t≤130℃
Переходная температура: ≤150 ℃
Материал основных частей
Корпус: Чугун / ковкий чугун
Диск:Чугун с никелем
Шток: углеродистая сталь или SS416
Сиденье:ЭПДМ
Размеры
| Размер | л | L1 | Д1 | Н2 | H1 | Z-Ød |
| DN50 | 46 | 218 | 120 | 158,7 | 67,2 | 4-23 |
| DN65 | 49 | 222 | 136 | 163 | 77 | 4-25 |
| DN80 | 49 | 222 | 160 | 177 | 91 | 8-20 |
| DN100 | 55 | 245 | 185 | 191,5 | 104,5 | 4-24 |
| DN125 | 58 | 257 | 213 | 207,5 | 117,5 | 4-23 |
| DN150 | 59 | 257 | 236 | 222 | 132 | 4-24 |
| DN200 | 64 | 345 | 295 | 258 | 169 | 4-22 |
| DN250 | 71 | 351 | 357 | 290 | 200 | 4-30 |
| DN300 | 81 | 512 | 408 | 329,6 | 239 | 4-30 |
| DN350 | 85 | 470 | 358 | 254 | 4-30 | |
| DN400 | 89 | 525 | 390 | 301 | 4-30 | |
| DN500 | 132 | 650 | 470 | 345 | 4-32 | |
| DN600 | 152 | 770 | 540 | 445 | 4-30 |
Характеристики:
l Это простая структура: хорошая взаимозаменяемость и низкая цена
l Уплотнение штока не является легкой деформацией, поэтому предотвращает явление утечки.
l Общая поддержка хорошая, стабильная и надежная
l Используйте меньше резины седла, поэтому расширение оказывает небольшое воздействие и легко контролирует значение крутящего момента в соответствующем диапазоне.
l Применительно к двум частям соединения без продажи структура проста и
удобно поддерживать
l Диск-бабочка имеет функцию автоматического выравнивания и достигается небольшим
комбинация диска и седла.
L Фенольное заднее сиденье отличается отсутствием потерь, растяжением, защитой от утечек, удобной заменой и т. Д.
l Для уплотнительной поверхности сиденья и фенольной спинки в целом это может уменьшить степень деформации.
Приложение:

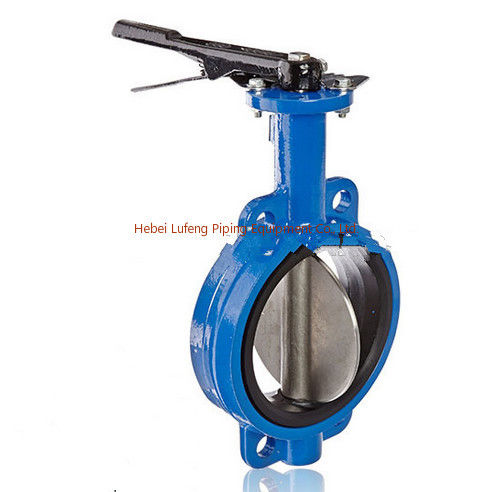

Дроссельная заслонка с мягким уплотнением подходит для подачи и слива воды.
газовая труба для регулировки потока и отсечки среды в пищевых продуктах, аптеках, химикатах
промышленность, нефть, электроэнергетика, легкий текстиль, производство бумаги и т. д. с
температура <150 ℃, номинальное давление <1,6 МПа.
