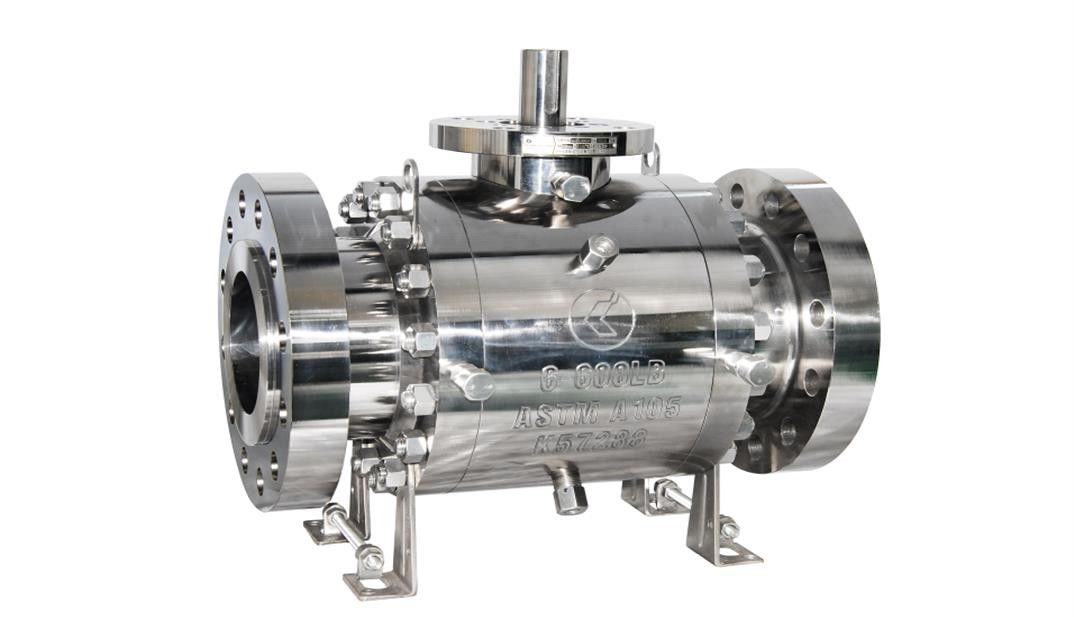

Шариковый клапан кованой стали фиксированный

ДИЗАЙН И ИЗГОТОВЛЯЯ ХАРАКТЕРИСТИКИ

Шариковые клапаны LUFENG имеют особенности клапанов сделанных в Китае и в мире, который осуществлял идеальные новые материалы сочетания из, новая структура, новые технологии. Фиксированный шариковый клапан поддержан фиксированной цапфой (или плитой вкладыша) и стержень чистой деятельности вращающего момента, которая исключает чрезмерный причиненный вращающий момент когда входное давление нажимает против стержня. Поверхностный финиш сферы достигает поверхность зеркала. Польза металлической подкладки втулки с хорошей смазкой также обеспечивает что небольшой раскройте/близкий вращающий момент, даже под maximal рабочим давением. Внутренние части быть осторожным были выбраны к обеспечивают надежную деятельность под всеми видами условия обслуживания. Trickness стены клапана и прочность проходного соединительного болта строго были высчитаны и соотвествуют стандарта ASME/ANSI B16.34 обеспечить стабильность оценки и connectiong давления. В дополнение к принятию цифрового центра контроля и подвергать механической обработке для тела клапана и всех частей и компонентов, польза дизайна CAD также гарантирует высокую точность, гибкость, и надежное представление клапана. Место клапана имеет металлическое запечатывание для первичного запечатывания и неметаллического запечатывания для вторичного запечатывания. Когда номинальное давление на КЛАССЕ 600 (10.0MPa) или низкой, будет принято запечатывание VITON-AED неметаллическое герметизируя вторичное. Когда номинальное давление выше чем КЛАСС 600 (10.0MPa), DEVLON, ВЗГЛЯД УКРАДКОЙ и цельнометаллическое запечатывание будет принято.
Основные характеристики следующим образом:

1, ПРИДАВАЯ ОГНЕСТОЙКОСТЬ ДИЗАЙН СТРУКТУРЫ:
Согласно стандарту API 607/BS6755, если перерывы огня вне на сцене пользы клапана, герметизируя кольцо сделанное из неметаллического материала для вторичного запечатывания могут сломать вниз или стать поврежденными, то основное металлическое запечатывание скоро пришло бы близко к шарику для быстрого запечатывания. Уникальный двойной герметизируя дизайн структуры места клапана может обеспечить надежную защиту от огня места клапана.

2, ПРОТИВОСТАТИЧЕСКИЙ ДИЗАЙН:
Используя весну и экстрактор небольш-шарика статический электростатический, вместе с электростатическим каналом сформированным между шариком и телом клапана стержнем клапана, статическое электричество возникая от трения между шариком и открытие/заключение герметизируя кольца могут быть принятым к земле телом клапана, которое эффектно исключает переднюю часть или риск взрыва которая смогли по возможности быть причинены электростатической искрой.

3, АВАРИЙНАЯ ГЕРМЕТИЗИРУЯ БЕЗОПАСНОСТЬ И СМАЗКА ИЗ КЛАПАНА.
Если место клапана и уплотнение стержня стать поврежденными и утечка происходят, то мгновенное запечатывание смогло быть доступно путем заполнять герметизируя тавот через клапан впрыски. Когда клапан под нормальным функционированием, стержень и сферически поверхность могут быть смазаны путем заполнять смазку через клапан впрыски и клапан будет раскрыт и будет закрыт более легко.

4, ДИЗАЙН СТРУКТУРЫ МЕСТА КЛАПАНА:
ВЕРХУШКА A.BOTH И ПОНИЗИТЬ ПОТОК ДЛЯ ПРИНЯТИЯ ОДНОПЛУНЖЕРНОГО МЕСТА КЛАПАНА:
Со сдвоенным блоком/стравливающой функцией, оно может одновременно отрезать средство приходя от верхнего и более низкого потока; автоматическая само-сбрасывая функция; в случае анормалного подъема давления причиненного средством сохранил внутри полости когда повышения температуры, место клапана смогут автоматически сбросить давление (discharging к стороне низкого давления).

ВЕРХУШКА B.BOTH И ПОНИЗИТЬ ПОТОК ПРИНИМАЕТ МЕСТО КЛАПАНА DUAL-PISTON:
С двойной функцией blosck, оно может одновременно отрезать средство приходя и от верхнего и более низкого потока; средство, который сели на мель внутри полости клапана неспособно к автоматической разрядке, клапану отпуска давления будет установлено на тело клапана для того чтобы настроить давление для того чтобы выпустить исключительный подъем давления внутри полости клапана.

МЕСТО C.SINGLE-PISTON НА ВЕРХНЕМ ПОТОКЕ И DUAL-PISTON УСАЖИВАЮТ НА БОЛЕЕ НИЗКИЙ ПОТОК:
Со сдвоенным блоком/стравливающой функцией, оно может одновременно отрезать средство приходя от верхнего и более низкого потока; автоматическая само-сбрасывая функция; в случае анормалного подъема давления причиненного средством сохранил внутри полости когда повышения температуры, место клапана смогут автоматически сбросить давление (discharging к верхнему потоку).

5, УСТАНАВЛИВАЮЩ ПЛАТФОРМУ УСТАНОВКИ СРАБАТЫВАЯ ПРИБОРА:
В соответствии с верхним дизайном фланца на ISO5211, кронштейн и закрепительная втулка делают его легкий установить любой тип срабатывая прибора.

6, ВЫДВИНУТЫЙ СТЕРЖЕНЬ КЛАПАНА:
Для клапанов с похороненной установкой, согласно требованию установки и деятельности, стержень клапана смог быть расширенн в соответствии с требованиями клиента для размера выдвинутого стержня. Полностью отводный штуцер, выхлопная труба, и аварийный прибор впрыски будут расширенны соответственно. Другие родственные трубы будут близко к выдвинутой части клапана с цель установка клапана дуновения-вниз, клапана отпуска воздуха, и клапана впрыски тавота над землей для регулярного технического обслуживания главного клапана. Suface клапана будет покрыто с асфальтом, полиуретаном, или эпоксидной смолой анти--корозии по мере необходимости для того чтобы соотвествовать подземного состояния обслуживания.

7, ВЫДВИНУТАЯ КРЫШКА:
Для клапанов работая в низкой температуре, выдвинутая крышка клапана увеличивает расстояние между телом клапана и герметизируя зоной стержня, который предотвращает удар temperatrue по герметизируя представлению. Расширенная высота будет в соответствии с уместными стандартом и требованиями клиента.

8, СТРУКТУРА КЛАПАНА:
Клапан принимает структуру сторон-держателя 3-части и сфера поддержана поддерживая плитой построенной внутри тела клапана, которое исключает чрезмерный вращающий момент причиненный огромным нагружая уплотнением когда входное давление нажимает против сферы. Поверхностный финиш сферы достигает поверхность зеркала; польза металлической подкладки втулки с хорошей смазкой также обеспечивает что небольшой раскройте/близкий вращающий момент даже под maximal рабочим давением.

9, АНАЛИЗ КОНЕЧНОГО ЭЛЕМЕНТА:
Раковина клапана и внутренние элементы конструированы осторожно для того чтобы убеждаться что они может работать надежно под любыми условиями труда, анализ конечного элемента был принят для того чтобы проводить сымитированный анализ условия для прочности раковины клапана, стресс внутренних элементов, и работая вращающие моменты стержня, улучшить хрупкие и слабые части, и обеспечивает главное представление клапана.
